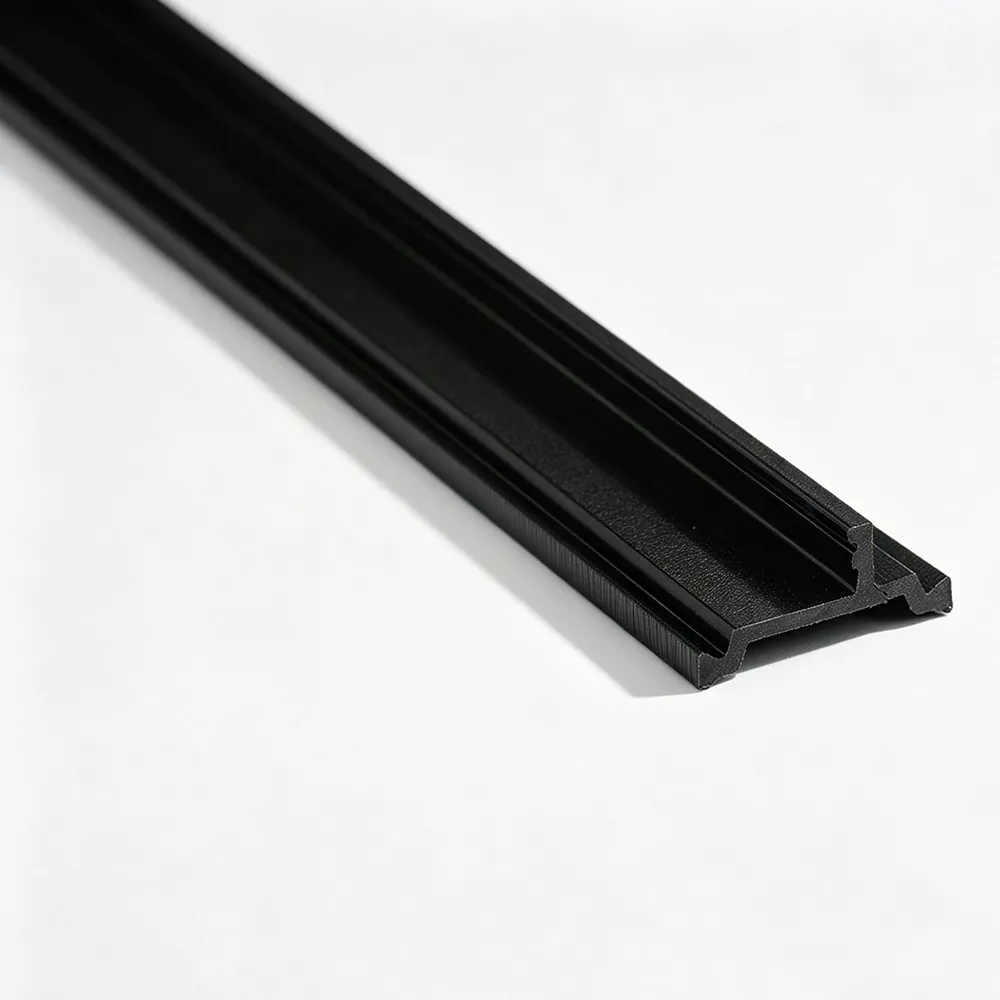

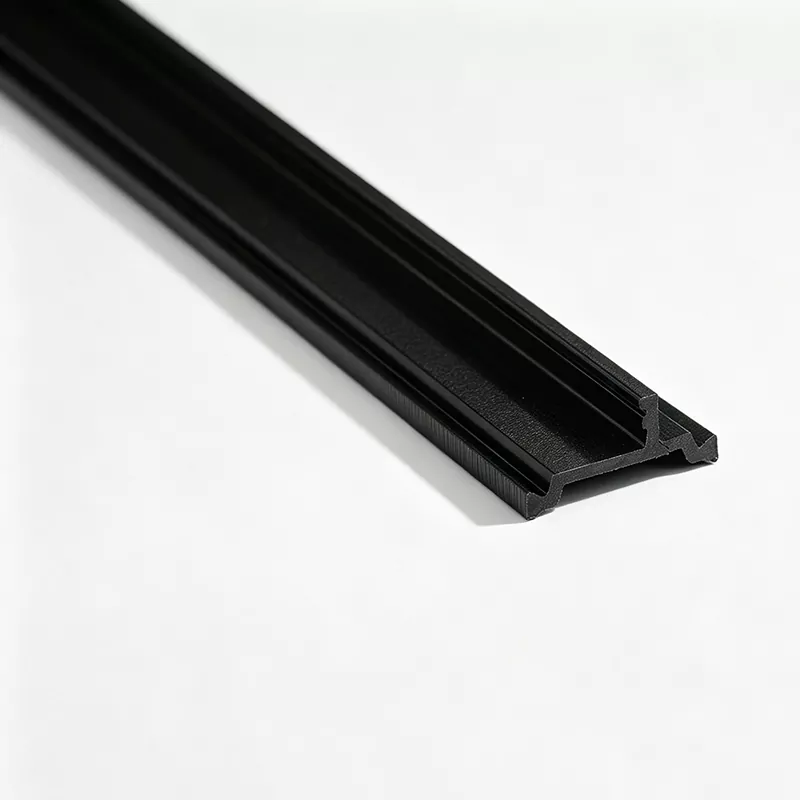

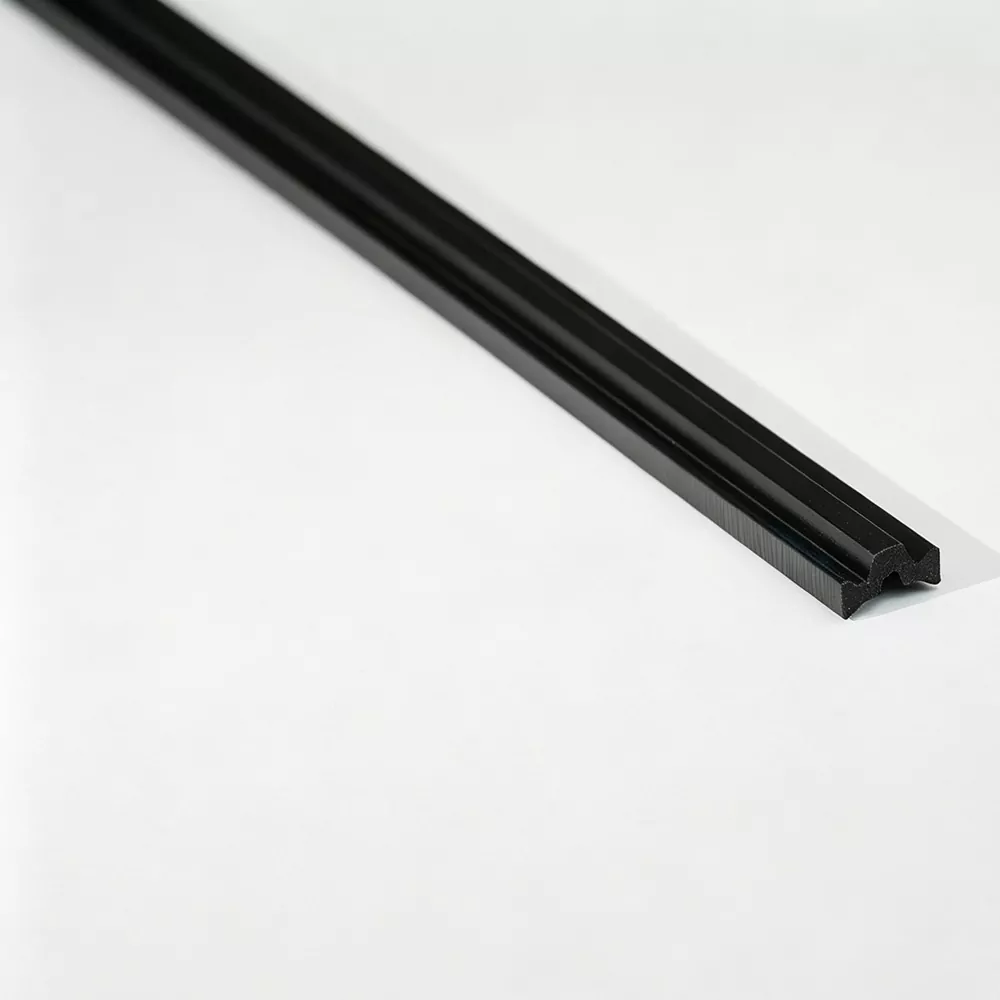

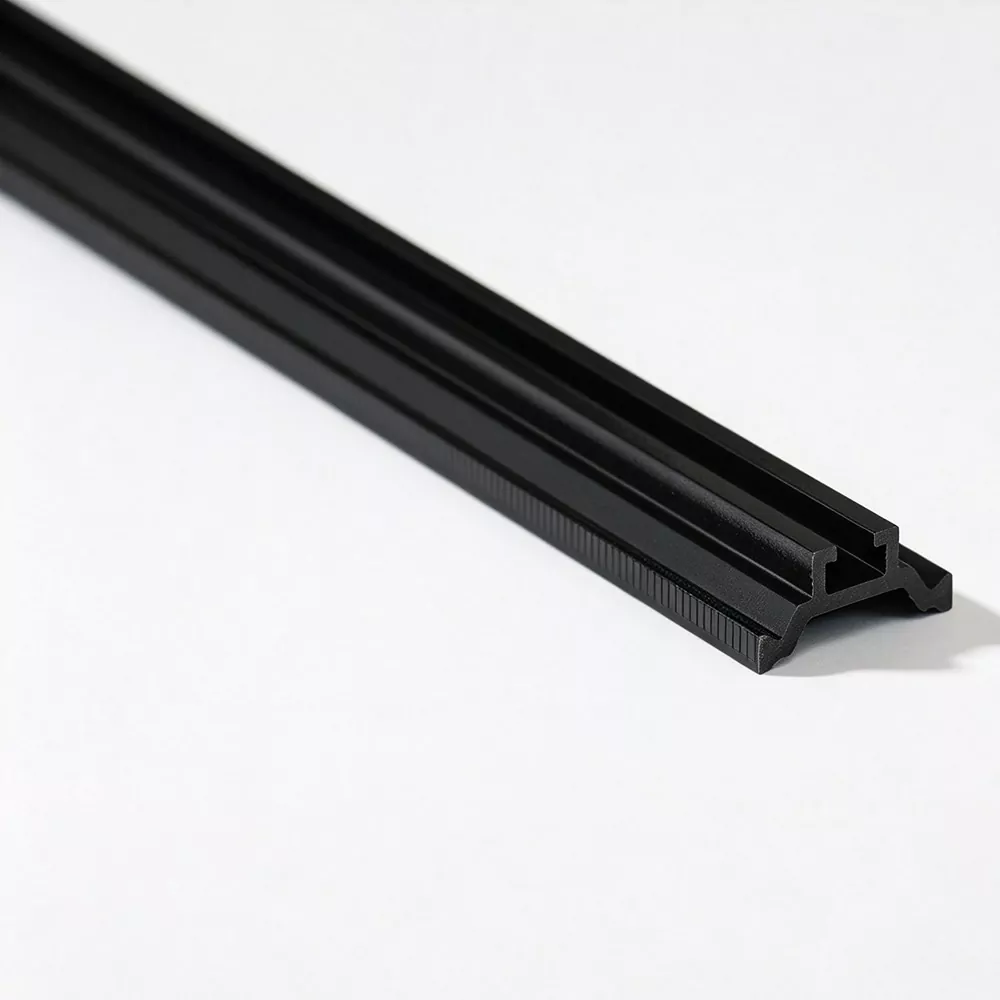

Профиль термического разрыва типа CT

Профиль терморазрыва типа CT, предлагаемый заводом Jinxing, производится посредством экструзии, охлаждения, калибровки и отделки и доступен в виде прямых отрезков длиной 6 метров или рулонов длиной 500 метров. Для нестандартных профилей Jinxing может просмотреть чертеж алюминиевого профиля клиента и подтвердить необходимые размеры, оснастку, цвет, длину и требования к обработке перед производством.

Соответствие профиля типа CT и алюминиевого профиля

Профиль терморазрыва типа CT выбирается в зависимости от геометрии алюминиевого профиля, а не только по названию продукта. Профиль должен соответствовать зоне приема и оставаться в правильном положении во время вставки и последующей обработки.

Ключевые моменты для подтверждения включают в себя:

· Приемная геометрия. Секция терморазрыва должна соответствовать предусмотренному алюминиевому интерфейсу.

· Размеры секций – ширина, высота и другие важные размеры должны соответствовать чертежу алюминиевого профиля.

· Положение установки – ориентация и метод установки должны быть определены до начала производства.

· Последующая обработка – при выборе секции следует учитывать формование роликами или другие условия обработки.

· Формат поставки – прямые отрезки или рулоны должны соответствовать производственному процессу клиента.

Для подтверждения продукта типа CT рекомендуется использовать полный чертеж поперечного сечения алюминиевого профиля.

PA66 GF25 Материал

В профиле используется нейлон PA66, армированный 25% стекловолокном (GF25). PA66 представляет собой полимерную основу, а стекловолокно укрепляет материал для получения необходимой структуры экструдированного профиля.

Система материалов PA66 GF25 используется для соответствующих профилей терморазрыва в:

· Алюминиевые двери и окна

· Системы навесных стен

· Изолированные алюминиевые профили

· Специальные терморазрывные узлы

Окончательная спецификация материала и профиля должна быть подтверждена в соответствии с применимыми требованиями проекта.

Экструзия и формирование профиля

Профиль типа CT изготавливается в виде непрерывного экструдированного профиля с оснасткой, определяющей необходимую геометрию поперечного сечения.

1. Подготовка материала

Материалы PA66 и GF25 изготавливаются в соответствии с утвержденной производственной рецептурой и проверяются в рамках процесса контроля материалов.

2. Экструзия

Подготовленный материал обрабатывается с помощью экструзионной оснастки, предназначенной для необходимого сечения типа CT.

3. Охлаждение и калибровка

Экструдированный профиль проходит этапы охлаждения и калибровки для стабилизации геометрии поперечного сечения.

4. Резка или намотка

После формовки и проверки профиль может поставляться в виде 6-метровых прямых участков или 500-метровых рулонов в соответствии с подтвержденным заказом.

Приложения

1. Алюминиевые дверные и оконные системы

Применяется в теплоизолированных алюминиевых дверных и оконных системах, требующих соответствующего сечения типа CT.

2. Системы навесных стен

Подходит для алюминиевых профилей навесных стен, где геометрия терморазрыва должна соответствовать принимающей секции.

3. Специальные алюминиевые профили.

Используется для конструкций алюминиевых профилей со специальной приемной или удерживающей геометрией.

4. Разработка нового профиля

Может учитываться при разработке новых алюминиевых профилей, что позволяет совместно рассматривать алюминиевый профиль и геометрию терморазрыва.

Тип CT по сравнению с другими профилями терморазрыва

CT-Type не всегда лучше профилей I-Type, C-Type или T-Type. Соответствующее сечение зависит от фактической геометрии алюминиевого профиля и способа установки.

Полный чертеж алюминиевого профиля следует использовать при подтверждении соответствующего сечения терморазрыва.

Настройка на основе чертежей

Для специальных профилей типа CT компания Jinxing может просмотреть чертеж алюминиевого профиля клиента перед оснасткой и производством.

Применимая настройка может включать в себя:

· Нестандартные размеры поперечного сечения

· Инструмент по чертежам заказчика

· Особые цвета, такие как серый и белый.

· Обработка поперечной резки

· Концевая фаска

· Лазерное кодирование

· Индивидуальная упаковка

Для нового раздела запрос предложения должен включать чертеж алюминиевого профиля с указанием необходимых размеров терморазрыва, цвета, длины, формата поставки и условий обработки.

Прямая и спиральная подача

Форма поставки может быть выбрана в соответствии с требованиями заказчика к обработке профиля и обращению с материалами.

Контроль качества

Jinxing управляет основными этапами производства: от подготовки материала до экструзии, охлаждения, калибровки, проверки и окончательной обработки.

Контроль качества может включать в себя:

· Входной контроль материалов

· Проверка размеров поперечного сечения

· Проверка поверхности

· Проверка готового профиля

В соответствии с применимыми требованиями к продукту и испытаниям, оценка может включать плотность, твердость по Шору, прочность на разрыв, водостойкость, термическое старение и коэффициент линейного расширения.

Соответствующая инспекционная документация может быть предоставлена ​​в соответствии с согласованными требованиями заказа.

Почему стоит обратить внимание на профили терморазрыва типа CT?

Jinxing сочетает в себе экструзию PA66 GF25, разработку профиля на основе чертежей и несколько форматов поставки для поддержки секций с терморазрывом типа CT.

Основное внимание уделяется согласованию профиля терморазрыва с фактическим алюминиевым профилем, включая размеры поперечного сечения, положение установки и требования к последующей обработке.

Часто задаваемые вопросы

Что такое профиль термического разрыва типа CT?

Профиль термического разрыва типа CT — это изоляционный профиль PA66 GF25, разработанный для алюминиевых систем, требующих соответствующего раздела поперечного сечения типа CT.

Как узнать, нужен ли мне профиль типа CT?

Выбор зависит от геометрии алюминиевого профиля и его приемного сечения. Полный чертеж алюминиевого профиля является лучшей основой для подтверждения необходимого сечения.

Может ли компания Jinxing изготовить профиль типа CT по нашему чертежу?

Да. Jinxing может просмотреть чертежи клиентов для нестандартных секций типа CT и подтвердить требования к инструментам и производству перед производством.

Какая информация требуется для запроса профиля типа CT?

Пожалуйста, предоставьте чертеж поперечного сечения алюминиевого профиля с указанием необходимых размеров терморазрыва, длины, цвета, формы поставки, условий упаковки и обработки.

Может ли он поставляться в бухтах?

Да. Стандартный запас рулонов составляет 500 метров в рулоне. Прямые профили доступны длиной 6 метров.

Можно ли настроить размеры и цвет профиля типа CT?

Да. Нестандартные размеры и специальные цвета могут быть рассмотрены в соответствии с утвержденными чертежами и производственными требованиями.
