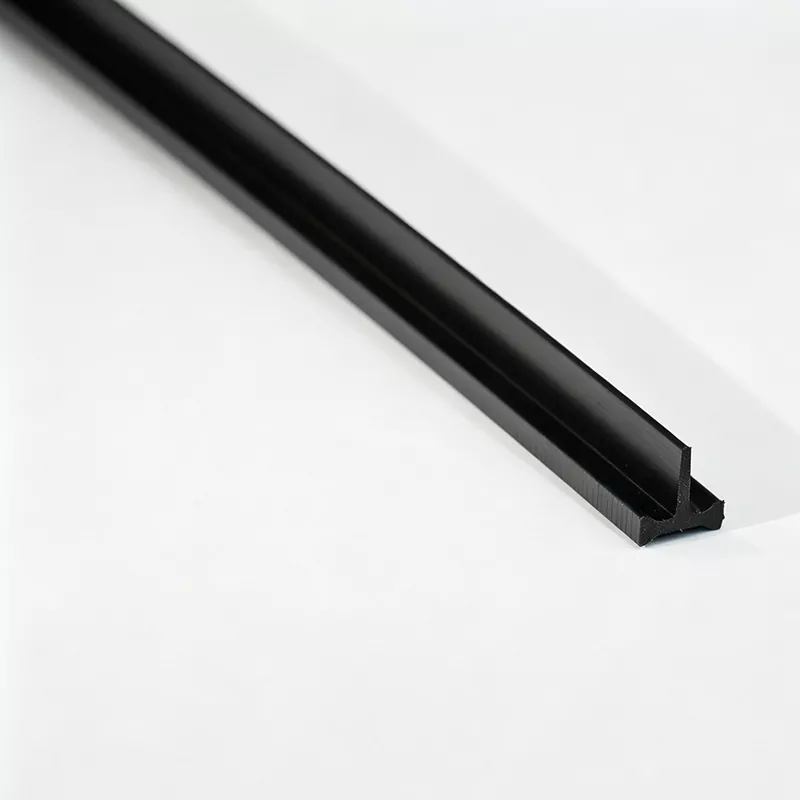

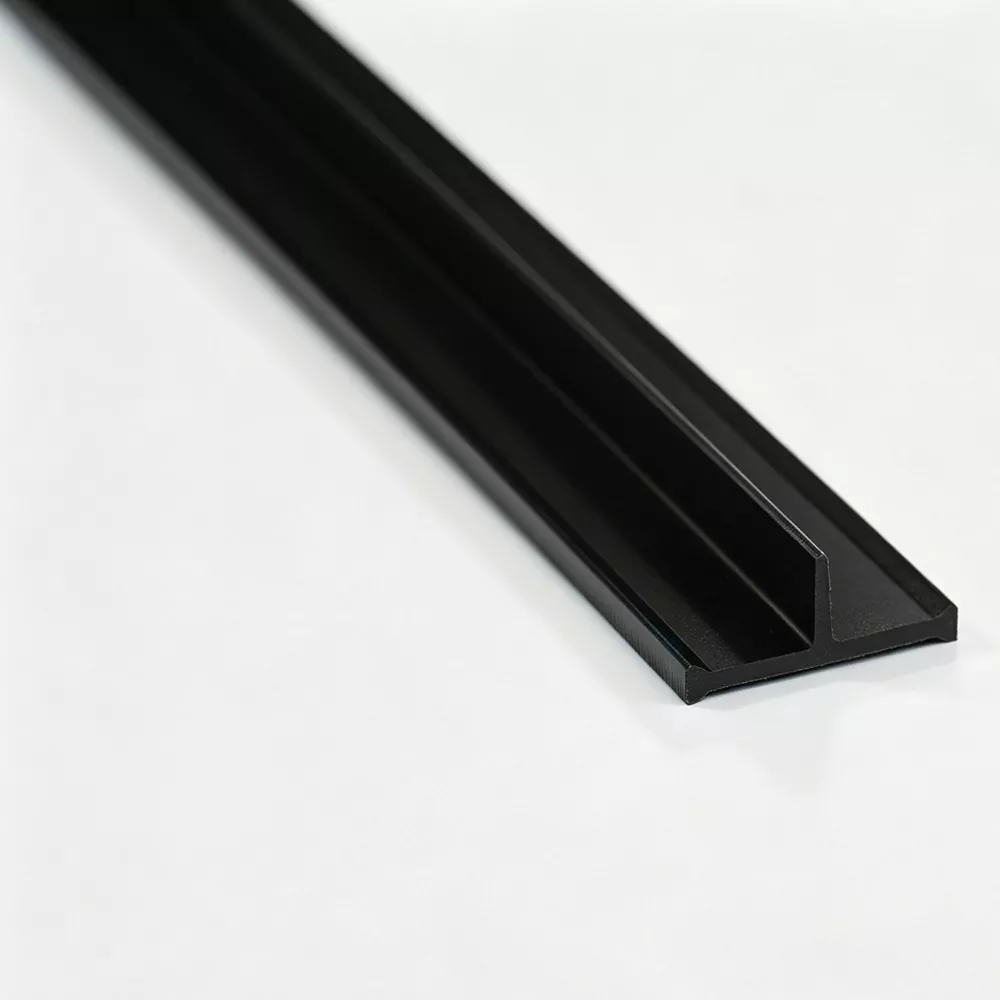

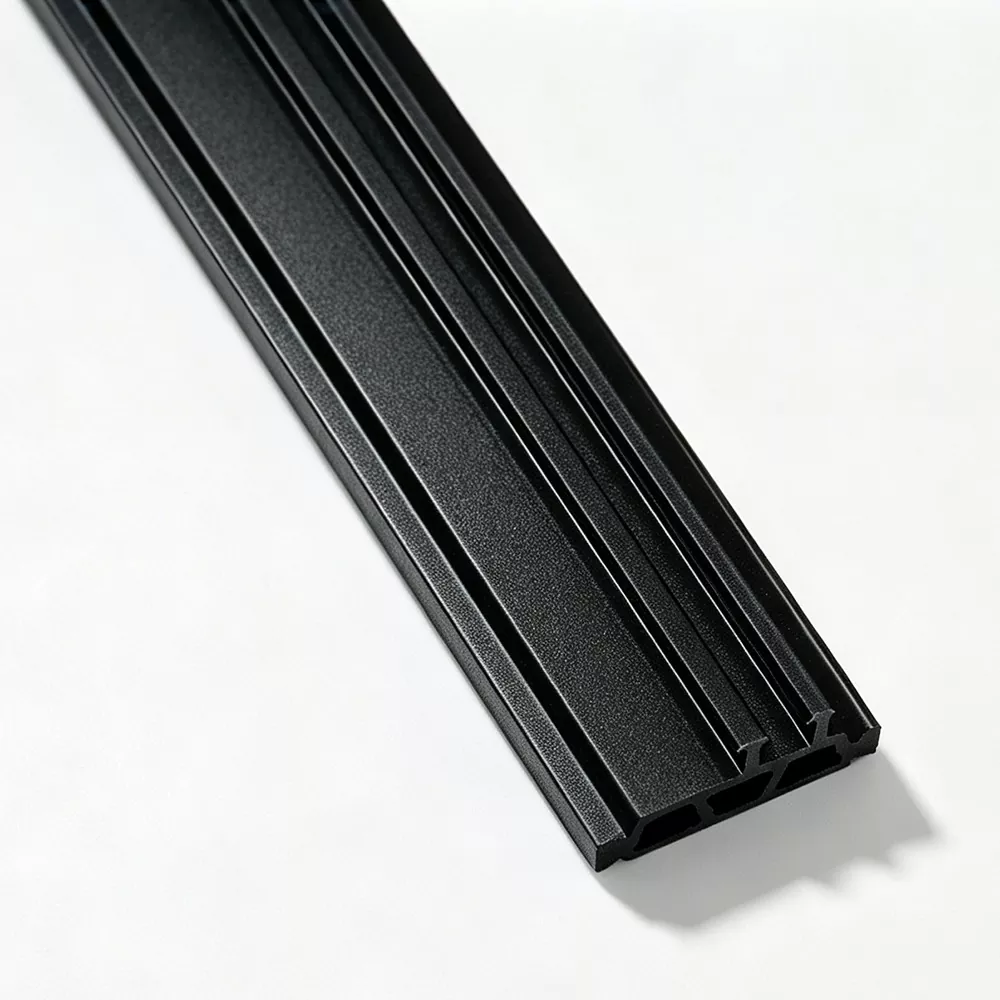

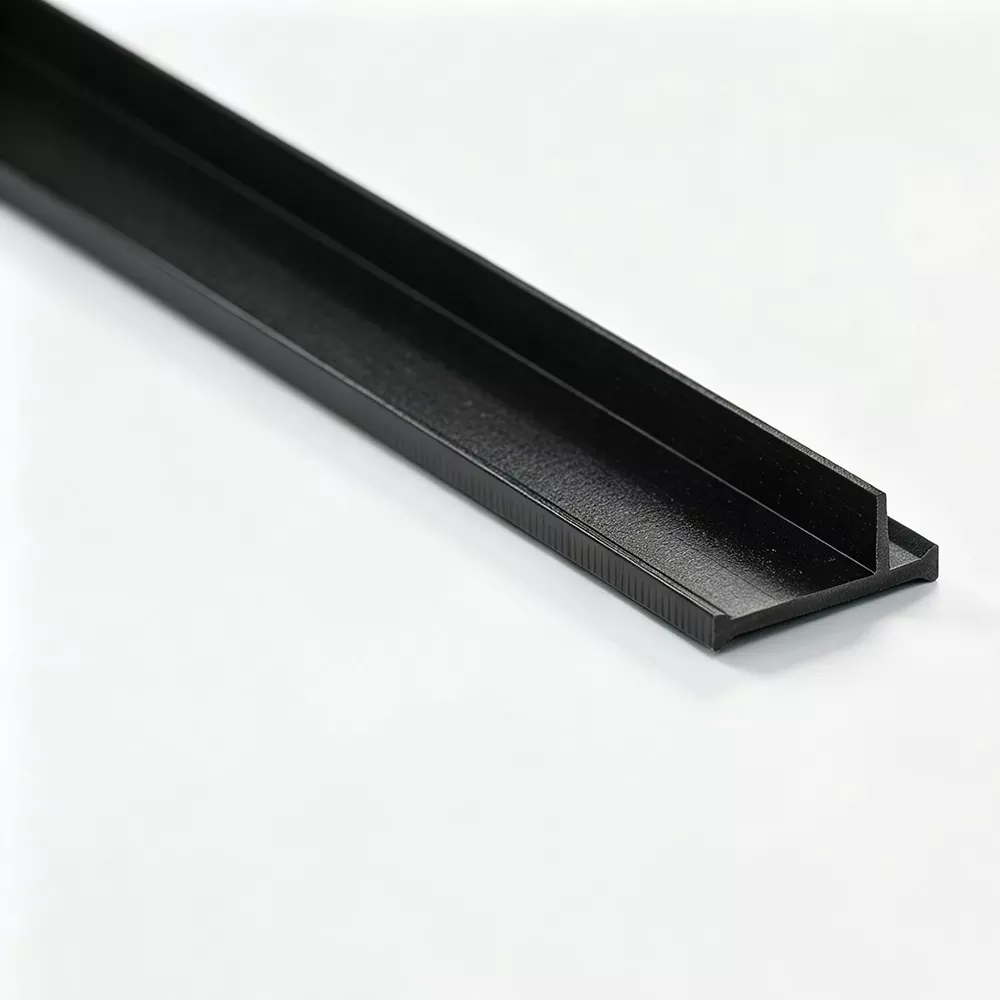

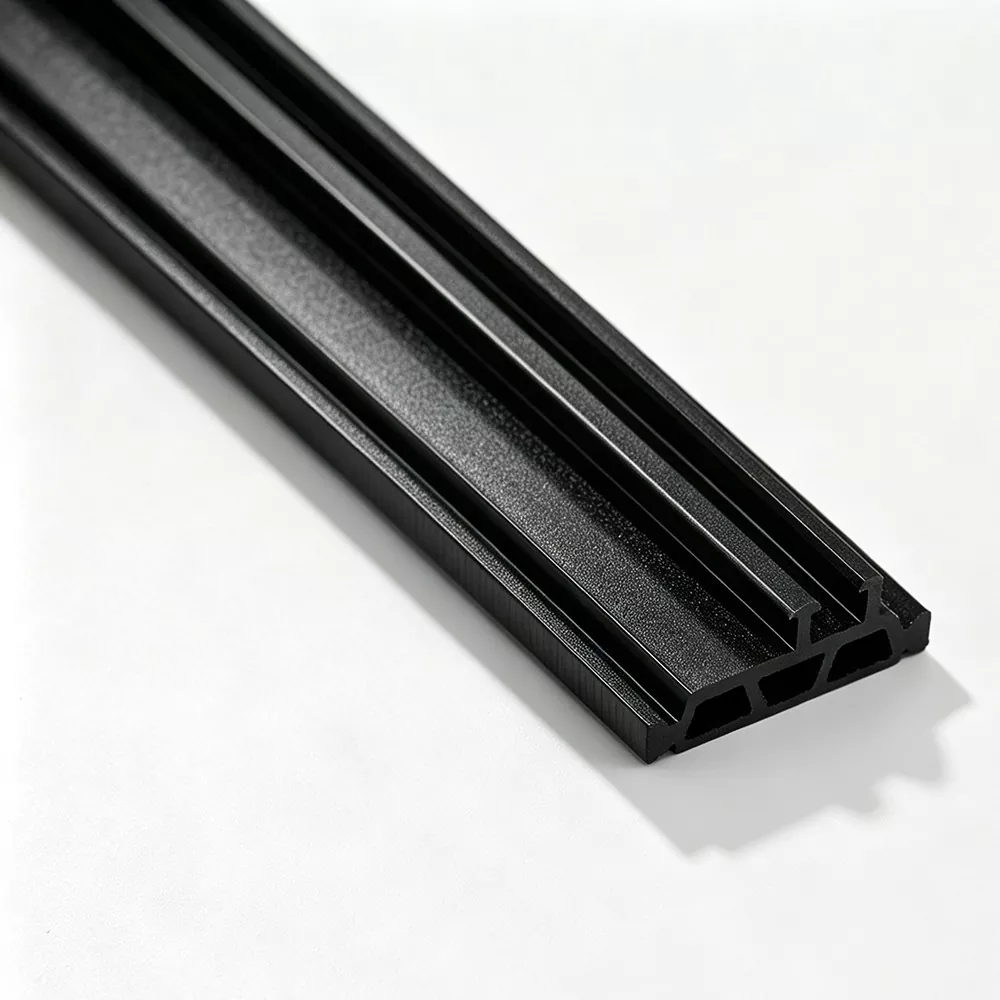

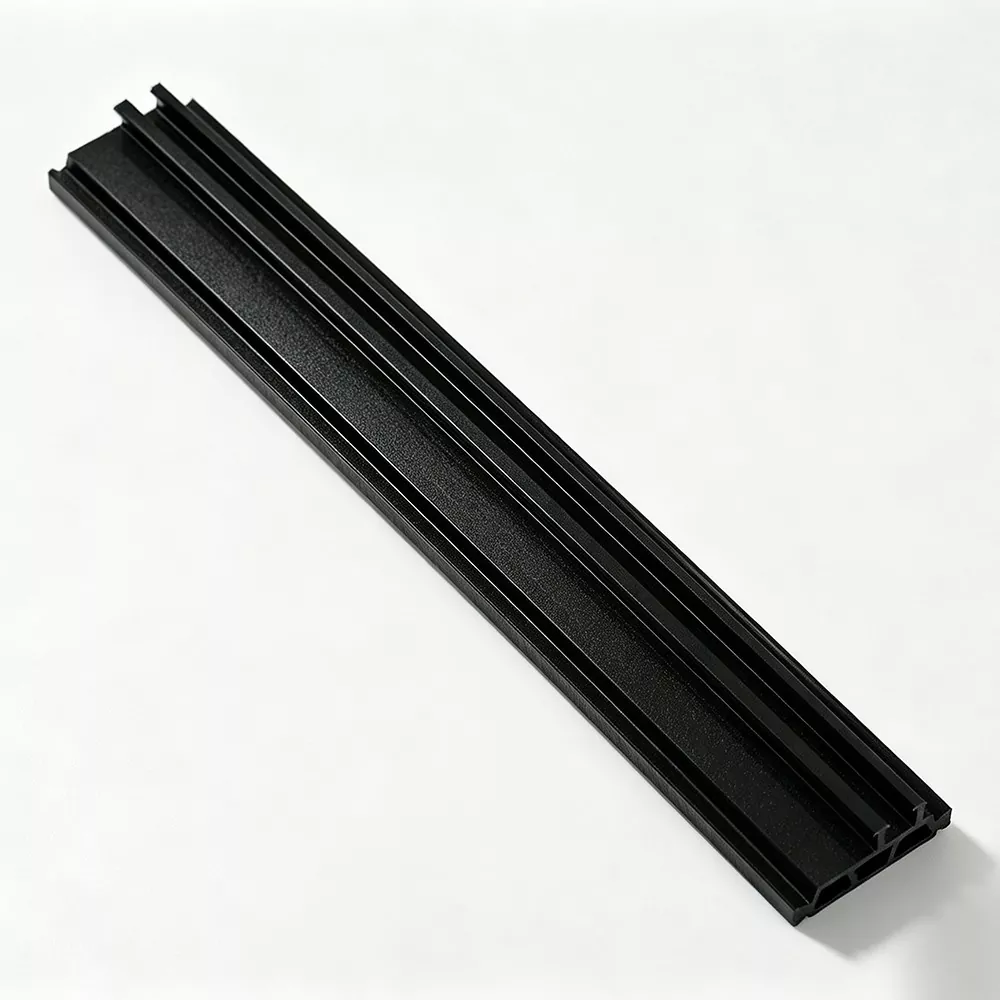

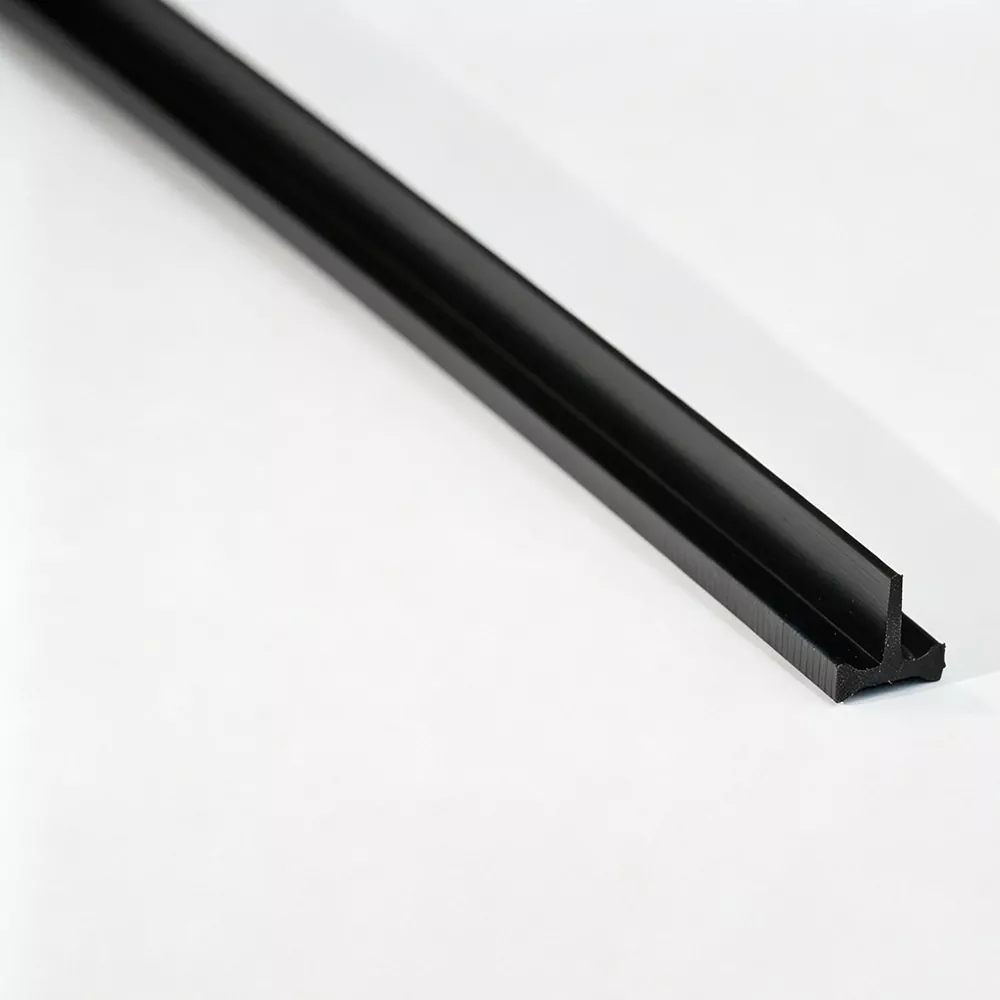

Терморазрывная полоса Т-типа

Полоса терморазрыва Т-типа, предлагаемая фабрикой Jinxing, может поставляться в виде прямых полос длиной 6 метров или рулонов длиной 500 метров. Для алюминиевых профилей, требующих специального Т-образного сечения, мы можем просмотреть чертежи клиента и подтвердить необходимые размеры, оснастку, цвет, длину и требования к обработке перед производством.

Т-образное сечение и сборка

Геометрию Т-образной полосы можно рассматривать через три основных соотношения внутри профиля:

Начальник и приемный отдел

Более широкая часть Т-образной полосы должна соответствовать принимающей или удерживающей геометрии алюминиевого профиля.

Шток и паз

Более узкий стержень входит в соответствующий паз или секцию профиля и помогает установить заданное положение изоляционной полосы.

Выравнивание разделов

Полный Т-образный профиль должен оставаться совместимым с алюминиевым профилем во время установки и последующей обработки. Поэтому размеры секций необходимо сверить с фактическим чертежом профиля.

Эти соотношения делают терморазрывную ленту Т-типа особенно подходящей для применений, где алюминиевый профиль спроектирован вокруг определенной Т-образной принимающей конструкции.

PA66 GF25 Материал

Полоса изготовлена ​​из нейлона PA66, армированного 25% стекловолокном (GF25).

PA66 образует полимерную основу, а стекловолокно обеспечивает усиление внутри системы материала. Соединение обрабатывается методом экструзии для формирования необходимого Т-образного профиля.

Этот материал используется во всей линейке терморазрывных лент Jinxing для:

· изолированные алюминиевые двери и окна

· профили для навесных стен

· термически разделенные системы алюминиевых профилей

· индивидуальные приложения для профиля терморазрыва

Как изготавливается профиль

Полосы терморазрыва Т-типа непрерывно формируются путем экструзии, поперечное сечение устанавливается с помощью выбранной оснастки и стабилизируется за счет последующего охлаждения и калибровки.

Подготовка материала

Нейлон PA66 и стекловолокно GF25 изготавливаются в соответствии с рецептурой производства. Входящие материалы проверяются в рамках процесса контроля материалов.

Формирование профиля

Подготовленная смесь поступает в параллельную двухшнековую экструзионную систему, где пластифицируется, смешивается и формуется с помощью оснастки, предназначенной для необходимого Т-образного сечения.

Охлаждение и определение размеров

После экструзии профиль проходит этапы охлаждения и калибровки для стабилизации Т-образной геометрии и сохранения заданных размеров сечения.

Резка или намотка

Готовая полоса перерабатывается в необходимую подаваемую форму. В зависимости от заказа он может поставляться в виде прямых полос фиксированной длины или непрерывных бухт.

Подгонка полосы к алюминиевому профилю

Выбор ленты Т-образного типа начинается с алюминиевого профиля, а не только с полосы.

Для нового профиля или проекта замены необходимо проверить следующую информацию:

Для нестандартных профилей чертеж алюминиевого сечения можно просмотреть до подтверждения оснастки.

Приложения

Алюминиевые окна и двери с термоизоляцией

Полосы Т-образного типа могут быть включены в изолированные системы алюминиевых профилей, где профиль спроектирован вокруг соответствующей принимающей конструкции Т-образной формы.

Алюминиевые профили для ненесущих стен

Используется в сборках профилей навесных стен, требующих термического разделения Т-образного типа, соответствующего конкретной геометрии алюминиевого профиля.

Специализированные алюминиевые профильные системы

Подходит для конструкций профилей, которым требуется нестандартная секция терморазрыва, а не общедоступная конфигурация I-типа или C-типа.

Проекты развития профиля

Полосы Т-типа можно рассматривать при разработке новых алюминиевых профилей, где сечение полосы и паз профиля проектируются вместе для создания необходимой конфигурации сборки.

T-тип по сравнению с другими профилями терморазрывных полос

Основным преимуществом терморазрывной ленты Т-типа является геометрия зацепления ее профиля. Более широкая головка и более узкий стержень позволяют полосе работать с алюминиевыми профилями, имеющими соответствующую приемную структуру.

Настройка профиля Т-типа

Полосы с терморазрывом Т-типа часто выбираются в соответствии с геометрией алюминиевого профиля. Если требуемое сечение выходит за рамки стандартного диапазона, Jinxing может просмотреть чертеж профиля перед производством.

Наши доступные услуги по настройке включают в себя:

· Нестандартные размеры поперечного сечения

· Оснастка и производство по чертежам

· Особые цвета, такие как серый и белый.

· Обработка поперечной резки

· Концевая фаска

· Индивидуальная упаковка

· Лазерное кодирование

Для индивидуальной ленты Т-образного типа покупатели могут предоставить полное поперечное сечение алюминиевого профиля вместе с необходимыми размерами полосы, длиной, цветом, методом упаковки и условиями обработки.

Эта информация позволяет оценить требуемое Т-образное сечение вместе с реальным алюминиевым профилем, а не рассматривать его как отдельный компонент.

Контроль качества и процессов

Производственная система охватывает подготовку материала, экструзию, охлаждение, калибровку, проверку и отделку.

Входящий нейлон PA66 и стекловолокно проверяются в соответствии с процедурами контроля материалов компании. Во время экструзии размеры поперечного сечения и состояние поверхности контролируются в рамках производственного контроля.

Лабораторные испытания могут включать такие свойства, как плотность, твердость по Шору, прочность на растяжение в продольном и поперечном направлении, водостойкость, термическое старение и коэффициент линейного расширения в соответствии с применимыми требованиями к продукту и испытаниям.

Перед отгрузкой готовые полосы проверяются на внешний вид и размеры, при этом предоставляется соответствующая контрольная документация в соответствии с согласованными требованиями заказа.

Почему стоит выбрать терморазрывную ленту Т-типа?

Профильно-ориентированное развитие

Мы рассматриваем Т-образную ленту вместе с геометрией алюминиевого профиля, что помогает, когда проект предполагает специальную приемную или удерживающую конструкцию.

Собственная экструзия

Наша собственная система экструзионного производства охватывает основные этапы формирования профиля: от обработки материала до охлаждения и калибровки.

Поддержка нестандартных разделов

Чертежи клиента можно просмотреть для специальных профилей Т-типа до подтверждения оснастки и производства.

Гибкие форматы доставки

Для различных процессов производства алюминиевых профилей доступны как 6-метровые прямые полосы, так и 500-метровые рулоны.

Часто задаваемые вопросы

Что такое терморазрывная лента Т-типа?

Полоса терморазрыва Т-типа представляет собой изоляционный профиль PA66 GF25 с Т-образным поперечным сечением, предназначенный для работы с соответствующей геометрией алюминиевого профиля.

Чем полоса Т-типа отличается от полоски И-типа?

Основное отличие заключается в геометрии поперечного сечения и способе соединения полосы с алюминиевым профилем. В изделиях Т-типа используется более широкая головка и более узкий стержень, поэтому принимающий профиль необходимо спроектировать или выбрать соответствующим образом.

Как выбрать правильную полоску Т-типа?

Полоса должна соответствовать фактическому сечению алюминиевого профиля, включая приемный паз, область крепления, размеры головки и стержня, направление вставки и условия последующей обработки.

Можете ли вы разработать Т-образную ленту по нашему чертежу профиля?

Да. Мы можем просмотреть чертежи клиентов нестандартных Т-образных профилей и подтвердить требования к инструментам и производству перед производством.

Возможна ли поставка ленты Т-типа в бухтах?

Да. Стандартный запас рулонов составляет 500 метров в рулоне. Также доступны прямые полосы длиной 6 метров.

Можно ли изменить длину и цвет?

Специальные цвета и требования к обрезке по длине могут быть подтверждены в соответствии со спецификацией заказа. Нестандартные сечения перед производством рассматриваются по чертежу заказчика.

Что мы должны предоставить для запроса на терморазрывную полосу Т-типа?

Полный чертеж поперечного сечения алюминиевого профиля является наиболее полезной отправной точкой. Покупатели также могут предоставить необходимые размеры полосы, длину, цвет, форму поставки, требования к упаковке и условия обработки.
