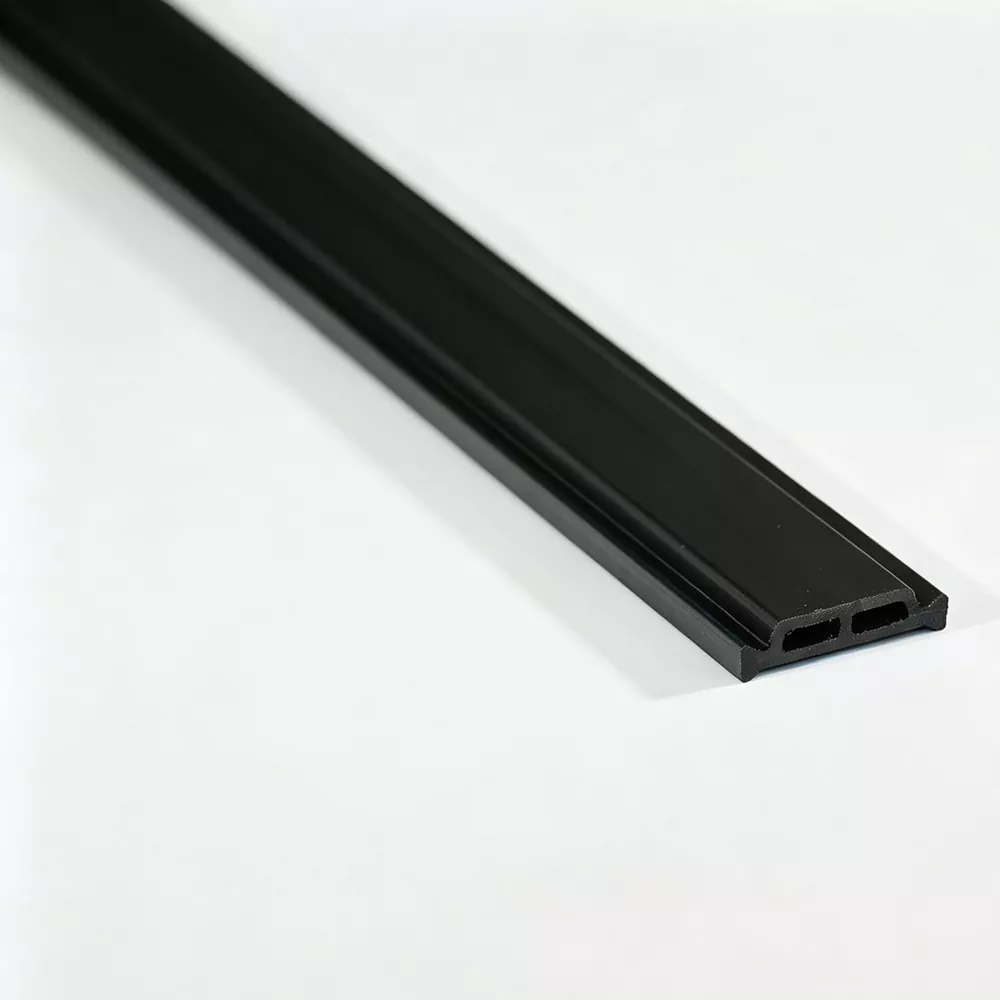

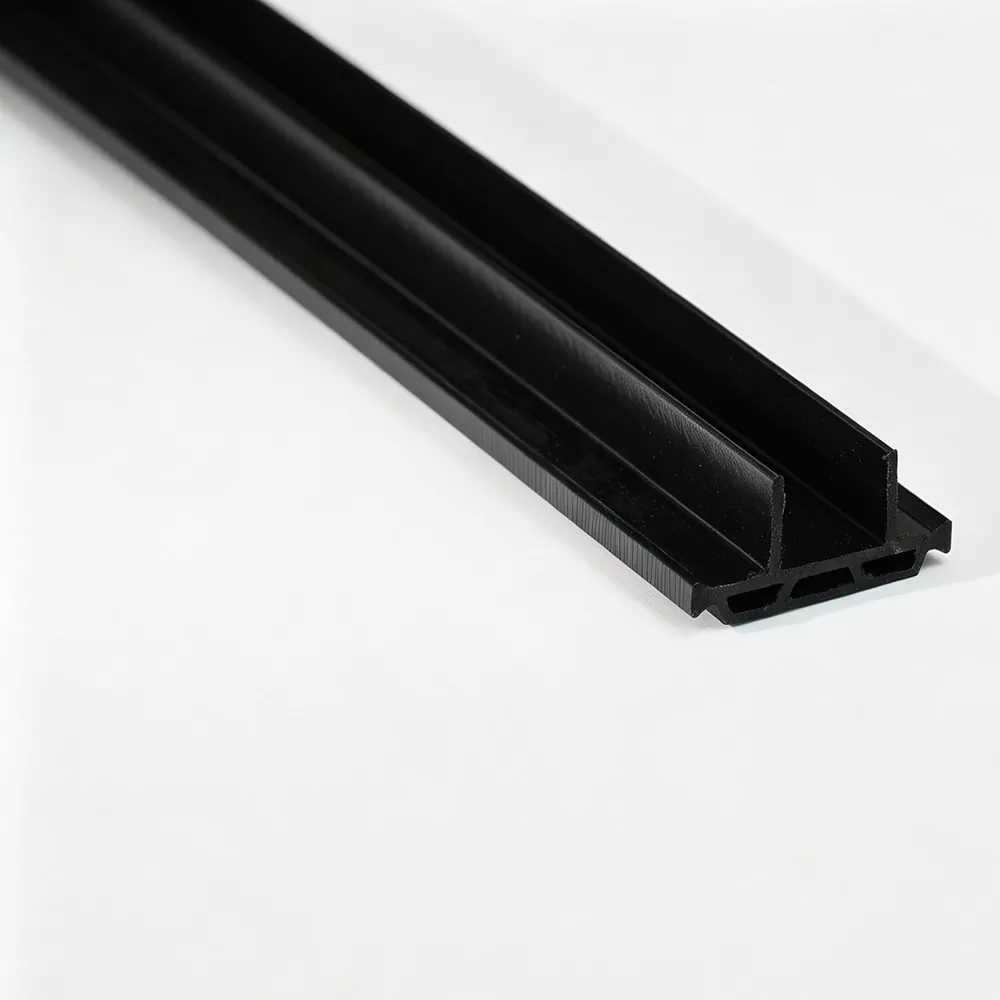

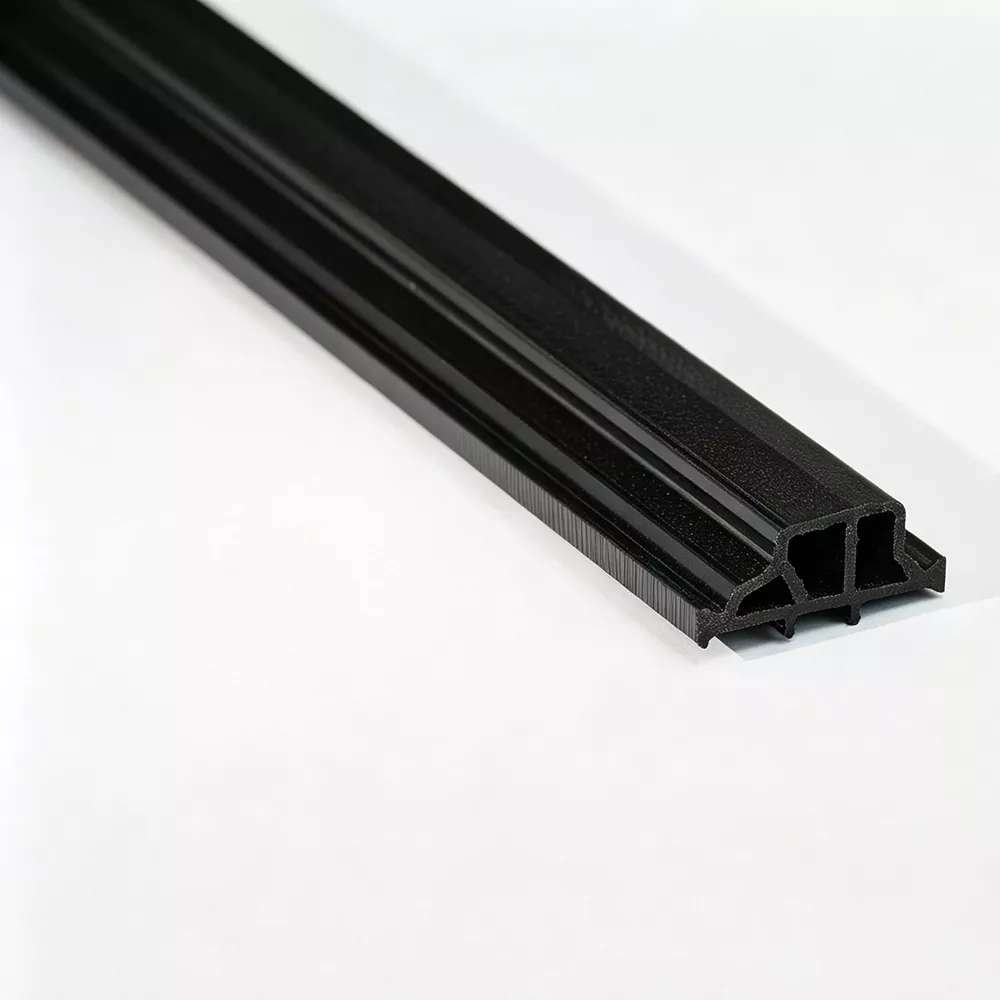

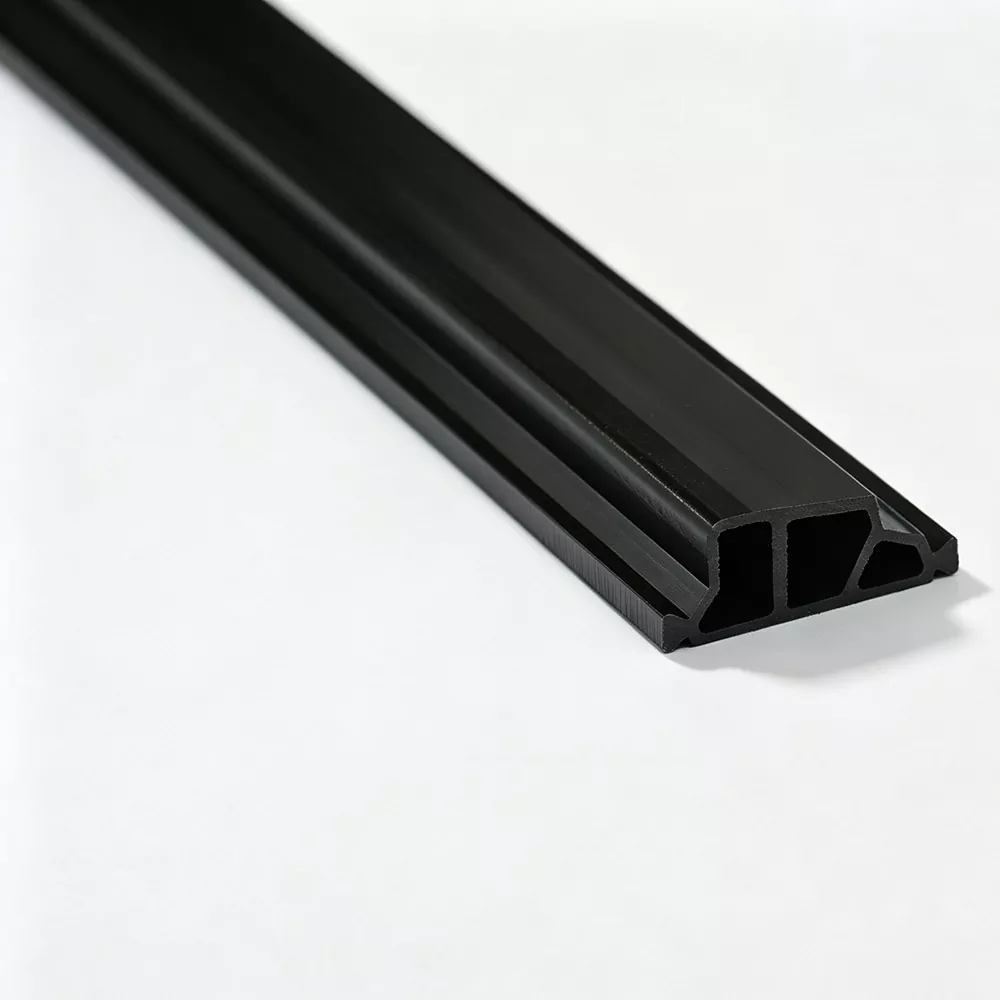

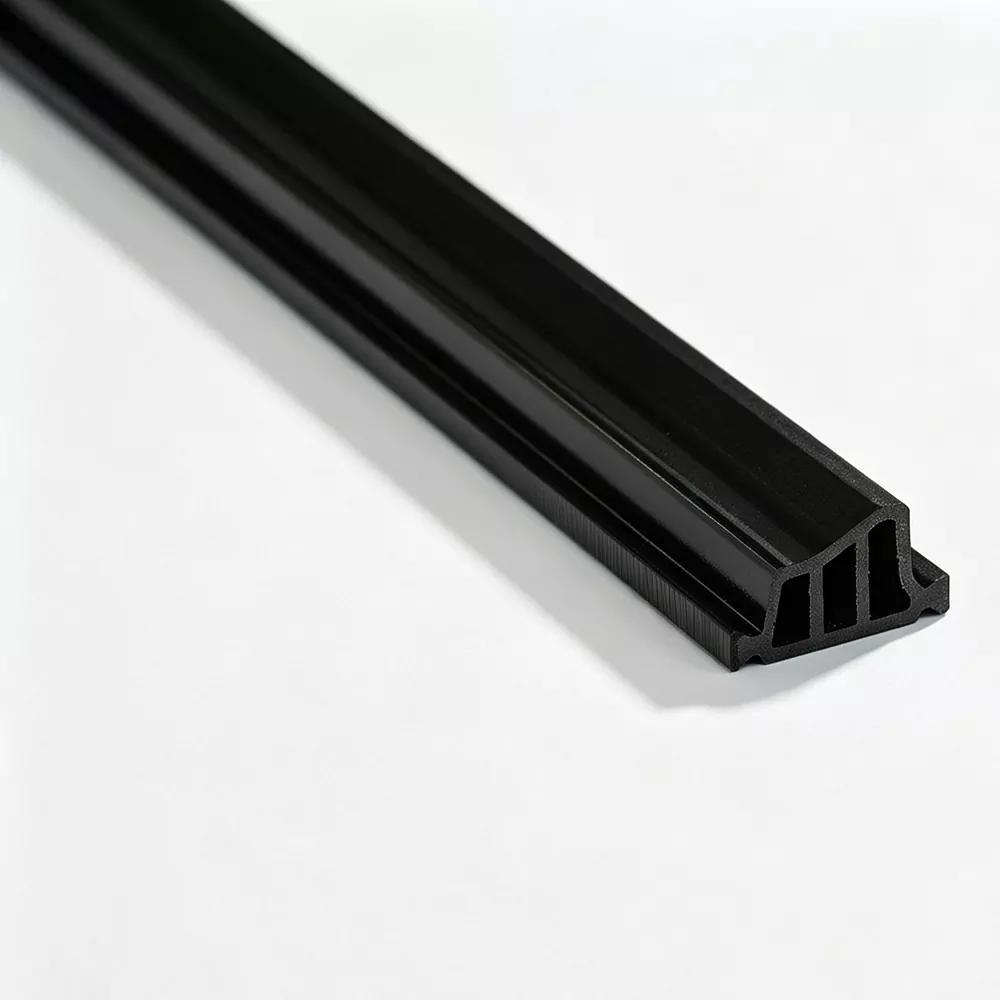

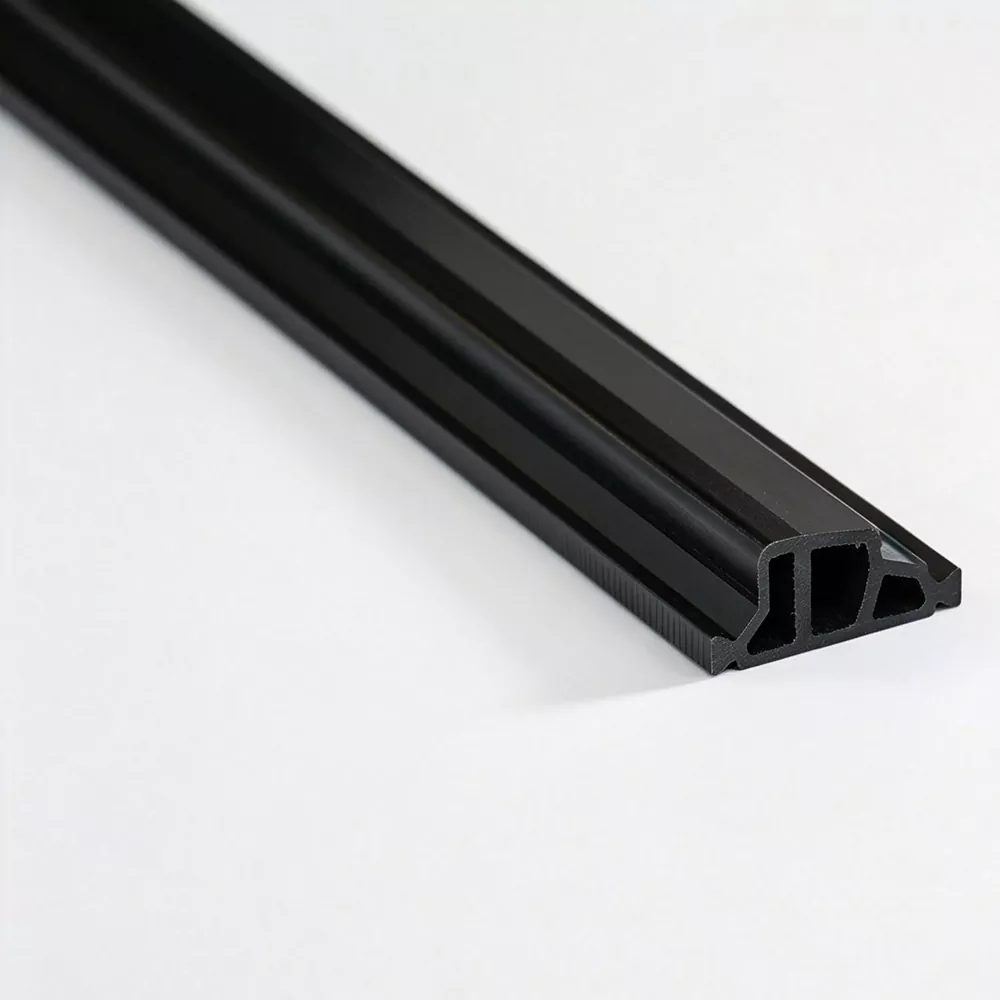

Полая камера с терморазрывом

Полоса терморазрыва с полой камерой, предлагаемая компанией Jinxing в Китае, предназначена для алюминиевых профилей, в которых секция терморазрыва включает одну или несколько закрытых камер. Конструкция камеры разделяет алюминиевые секции, увеличивая при этом путь теплопередачи через узел профиля.

Jinxing производит профиль методом экструзии и может разработать профиль по чертежу алюминиевого профиля клиента. Размеры поперечного сечения, оснастка, цвет, длина и формат поставки могут быть подтверждены в соответствии с окончательным дизайном профиля.

Технические характеристики

Поскольку точная геометрия полой камеры зависит от конструкции профиля, для каждого проекта необходимо подтвердить следующую информацию:

Что такое полоса терморазрыва с полой камерой?

Полая камера терморазрыва представляет собой изоляционный профиль из полиамида с замкнутым внутренним пространством в поперечном сечении. Он устанавливается между отдельными алюминиевыми секциями, чтобы уменьшить прямую передачу тепла через металлическую раму.

Полая структура является частью геометрии профиля, а не отдельным изоляционным компонентом. Поэтому расположение камеры, внешние размеры и площади контакта должны соответствовать принимающему алюминиевому профилю.

Ключевые характеристики

· PA66 GF25 Материал – полиамид 66, армированный 25 % стекловолокном.

· Полая камерная структура – Закрытые камеры составляют часть изолирующего поперечного сечения.

· Экструдированный профиль – непрерывная экструзия позволяет создавать требуемую геометрию сечения с помощью специального инструмента.

· Соответствие профиля – размеры и геометрия камеры могут быть разработаны на основе алюминиевого профиля.

· Гибкая поставка – в зависимости от производственного процесса можно рассмотреть возможность прямой или рулонной поставки.

Структура и функция термического разрыва

Полая камера меняет геометрию изолирующей секции и может увеличить расстояние, которое тепло должно пройти через зону термического разрыва. Это делает конструкцию актуальной, когда конструкция алюминиевого профиля требует большего, чем просто сплошная изоляционная секция.

Однако фактические тепловые характеристики определяются всей сборкой алюминиевого профиля, включая геометрию алюминия, размеры терморазрыва, конфигурацию остекления или панели и условия установки. Поэтому полосу следует выбирать как часть всей профильной системы, а не как отдельный компонент.

Где используются полые камерные профили

Алюминиевые окна и двери

Используется в теплоизолированных алюминиевых оконных и дверных системах, где конструкция профиля требует наличия камерной секции терморазрыва.

Системы навесных стен

Подходит для некоторых профилей навесных стен, требующих определенного изолирующего сечения между алюминиевыми компонентами.

Большие или специальные алюминиевые профили

Конструкция с полой камерой может рассматриваться для конструкций профилей, где геометрия поперечного сечения и глубина термического разрыва должны быть согласованы с алюминиевым профилем.

Разработка нового профиля

Секцию терморазрыва можно разработать вместе с новым алюминиевым профилем, чтобы перед обработкой проверить геометрию камеры и приемную секцию.

Полая камера и сплошные секции с терморазрывом

Выбор между полой камерой и более простой сплошной секцией должен основываться на конструкции алюминиевого профиля, а не на предположении, что какая-то одна конструкция в целом лучше.

Окончательный выбор должен основываться на чертеже алюминиевого профиля, требуемой геометрии терморазрыва и процессе изготовления.

Экструзия и формирование профиля

Компания Jinxing формирует профили с полой камерой путем экструзии с использованием оснастки, соответствующей необходимому поперечному сечению.

К основным этапам производства относятся:

· Подготовка материала – PA66 и GF25 готовятся в соответствии с утвержденной рецептурой материала.

· Экструзия профиля – материал формируется непрерывно с помощью специального инструмента.

· Охлаждение и калибровка – секция стабилизируется для сохранения необходимой геометрии.

· Контроль и отделка – Готовый профиль проверяется перед поставкой прямого или рулонного проката.

Для специальных секций требования к инструментам должны быть подтверждены на основе полного чертежа алюминиевого профиля перед производством.

Контроль качества и процессов

Jinxing контролирует основные этапы подготовки материала, экструзии, охлаждения, калибровки, проверки и отделки.

Геометрия профиля

Основные внешние размеры и соответствующая геометрия камеры проверяются на соответствие утвержденным спецификациям продукта.

Контроль материалов и процессов

Входящие материалы из PA66 и стекловолокна проверяются в соответствии с процедурами контроля материалов компании, а условия экструзии и охлаждения контролируются во время производства.

Лабораторные испытания

В соответствии с применимыми требованиями к продукту и испытаниям лабораторная оценка может охватывать плотность, твердость по Шору, прочность на продольный и поперечный разрыв, водостойкость, термическое старение и коэффициент линейного расширения.

Проверка готовой продукции

Готовые профили перед отправкой проверяются на внешний вид и размеры, при этом предоставляется соответствующая инспекционная документация в соответствии с согласованными требованиями заказа.

Почему стоит выбрать Джинсин?

Для профилей терморазрыва с полой камерой основное значение имеет не просто материал или сама камера. Сечение должно соответствовать алюминиевому профилю на протяжении всей установки и последующей обработки.

Jinxing поддерживает этот процесс посредством:

· Экструзия профиля PA66 GF25

· Разработка разделов на основе чертежей

· Специальные инструменты для специальных профилей

· Варианты подачи прямых и рулонных материалов

· Индивидуальная настройка цвета и размеров

· Проверка профиля перед отправкой

Такой подход позволяет рассматривать сечение терморазрыва вместе с алюминиевым профилем, а не выбирать отдельно.

Часто задаваемые вопросы

Каково назначение полой камеры?

Камера меняет геометрию изоляционной секции и позволяет увеличить путь теплопередачи через зону термического разрыва. Фактический вклад зависит от конструкции всего алюминиевого профиля.

Является ли профиль с полой камерой лучше, чем сплошная терморазрывная полоса?

Не обязательно. Соответствующее сечение зависит от геометрии алюминиевого профиля, требований к терморазрыву и процесса изготовления. Полый камерный профиль следует выбирать, если его сечение соответствует предполагаемой системе.

Может ли Jinxing изготовить профиль по нашему алюминиевому чертежу?

Да. Jinxing может просмотреть чертежи заказчика и разработать необходимое поперечное сечение и оснастку для соответствующих профилей полой камеры.

Какая информация необходима для коммерческого предложения?

Чертеж поперечного сечения алюминиевого профиля, необходимые размеры терморазрыва, геометрия камеры, цвет, длина, форма поставки, требования к упаковке и обработке полезны для подтверждения продукта.

Можно ли поставлять профиль с полой камерой в бухтах?

Поставка рулонов может быть рассмотрена в зависимости от соответствующих профилей и производственных процессов. Спецификация рулона должна быть подтверждена в соответствии с геометрией профиля и технологическим оборудованием заказчика.

Какой материал используется?

Профиль изготовлен из нейлона PA66, армированного 25% стекловолокном (GF25).

Можно ли изменить цвет и размеры?

Да. Размеры поперечного сечения и применяемые цвета могут быть настроены в соответствии с утвержденными требованиями к профилю и условиями производства.
